简单介绍：
MFZ1系列电磁铁MFZ1-7YC适用于单相桥式全波整流电源，电压至220V的控制电路中。MFZ1系列电磁铁MFZ1-7YC在机床及自动化系统中，作为国内联合设计液压电磁换向阀的动力元件。
详情介绍：
MFZ1系列电磁铁MFZ1-7YC
本系列电磁铁适用于单相桥式全波整流电源，电压至220V的控制电路中。在机床及自动化系统中，作为国内联合设计液压电磁换向阀的动力元件。
MFB1外形大小安装尺寸都等同于同型号MFZ1产品，只是电压伏数不同，价格一样。列如MFB1-2.5YC与MFZ1-2.5YC外形相同。
MFZ1系列电磁铁MFZ1-7YC
主要技术参数：
|
型号
|
额定电压（V）
|
额定吸力（N）
|
额定行程(mm)
|
全行程(mm)
|
消耗功率(W)
|
承受静态油压(MPa)
|
操作频率(T/h)
|
|
MFZ1-1.5YC
|
12/24/110/220
|
≥15
|
3
|
≥6
|
≤20
|
6.3
|
7200
|
|
MFZ1-2.5YC
|
12/24/110/220
|
≥25
|
3
|
≥6
|
≤20
|
6.3
|
7200
|
|
MFZ1-3YC
|
12/24/110/220
|
≥30
|
5
|
≥6
|
≤20
|
6.3
|
7200
|
|
MFZ1-4YC
|
12/24/110/220
|
≥40
|
6
|
≥8.5
|
≤40
|
6.3
|
7200
|
|
MFZ1-5.5YC
|
12/24/110/220
|
≥55
|
4
|
≥8.5
|
≤40
|
6.3
|
7200
|
|
MFZ1-7YC
|
12/24/110/220
|
≥70
|
7
|
≥10.5
|
≤40
|
6.3
|
3600
|
MFZ1系列电磁铁MFZ1-7YC
订货代号
|
阀用电磁铁
|
直流
|
设计序号
|
额定吸力(Kgf)
|
湿式
|
|
MF
|
Z
|
1
|
1.5/2.5/3/4/5.5/7
|
YC
|
MFZ1系列电磁铁MFZ1-7YC
使用注意事项：电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格，您可以根据需要进行选择。带指示灯插座的电压规格多须与电磁铁本体电压规格相符。
电磁铁的手动推杆用于在调试时或紧急情况下，进行手动控制。但当系统背压较高，调节困难时，请使用十字螺丝刀缓推手动推杆，不宜使用冲击力，以免破坏手动推杆和导向内孔表面，造成电磁铁漏油或不能复位。当双向使用电磁铁时，一定要保证两个电磁铁不能同时通电，以免电磁阀不能正常工作。
电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免非正常情况下，烧毁电磁铁及您的电控元件。
样本说明
如顾客有不同的需求，在电磁性能不变的情况下，电磁铁与阀体的联结尺寸，阀杆伸入长度及工作电源电压可以根据要求调整。
主要特性参数均为实验室条件下获得，本公司保留修改参数的权力。
行程-力特性曲线：电磁铁MFZ1-7YC

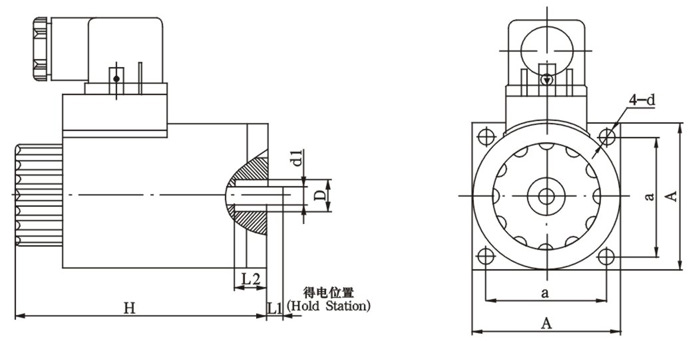

外形及安装尺寸:电磁铁MFZ1-7YC
| 型号 | 外形尺寸 | 安装尺寸 | ||||||
| A max | B max | d1 | D | a | d | L1 | L2 | |
| MFZ1-1.5YC | 36.5 | 77 | φ3 | φ8.5 | 28±0.18 | φ4.5 | 3±0.2 | 8 |
| MFZ1-2.5YC | 47.5 | 79 | φ4 | φ8.5 | 38±0.20 | φ4.5 | 3±0.2 | 8 |
| MFZ1-3YC | 50.5 | 79 | φ7 | φ12.5 | 41±0.20 | φ4.5 | 5±0.2 | 13 |
| MFZ1-4YC | 55.6 | 100 | φ7 | φ12.5 | 45±0.20 | φ5.5 | 6±0.2 | 13 |
| MFZ1-5.5YC | 55.6 | 100 | φ7 | φ12.5 | 45±0.20 | φ5.5 | 4±0.2 | 11 |
| MFZ1-7YC | 72.6 | 111 | φ8 | φ13 | 60±0.20 | φ6.5 | 7±0.2 | 10 |
